Диагностика просадки эластомера PVE 300
Опубликовано: 18.08.2026
На предприятии встала замена виброизоляторов на дробильной линии. Монтажник показал пальцем на деталь и сказал: «Село». Начальник участка посмотрел, помял рукой и распорядился писать заявку. Классическая ситуация, которая повторяется на десятках производств ежемесячно. Проблема в том, что под словом «просело» могут скрываться совершенно разные процессы, и далеко не каждый из них требует немедленной замены.
Для этой позиции исходные данные можно сверить по https://amortizatorkatka.ru/catalog/amortizatory-sobstvennogo-proizvodstva/elastomer-PVE-300; решение о замене принимают уже после сравнения состояния всего комплекта и посадочных мест.
Эластомер PVE 300 применяют как упругий элемент в вибронагруженных узлах. Конкретная твёрдость, температурный диапазон и допустимая нагрузка зависят от исполнения и должны подтверждаться спецификацией детали, поэтому универсальные цифры для любого PVE 300 использовать нельзя.
Что именно называют просадкой
В терминологии инженеров просадка — это необратимое уменьшение высоты детали под нагрузкой. Ключевое слово здесь «необратимое». Любой полиуретановый эластомер при сжатии деформируется, и это нормально. Если снять нагрузку с исправного виброизолятора, он вернётся к исходным размерам. Возможно, не за секунду — полиуретан имеет свойство ползучести, ему нужно время на восстановление. Но он вернётся.
Просадка же означает, что внутренняя структура материала разрушилась. Молекулярные связи разорвались, пористая структура коллапсировала, и деталь потеряла свои свойства накак правило.
Три сценария, которые путают с поломкой
На практике чаще всего сталкиваются с ситуациями, когда эластомер выглядит «просевшим», но дефектом не является.
- Холодная усадка. При минусовых температурах полиуретан становится жёстче и визуально уменьшается в объёме. На морозе деталь действительно ниже, чем при плюс двадцати. Через час работы оборудования, когда материал прогреется от внутренних потерь, высота восстановится.
- Временная ползучесть. После установки геометрия упругого элемента может измениться относительно свободного состояния, поэтому важно иметь исходные контрольные размеры и сравнивать их по одной методике. Нормальную рабочую деформацию отделяют от остаточной просадки по документации и динамике измерений.
- Неправильный монтаж. Бывает, что виброизолятор установлен с перекосом или опорная поверхность неровная. Нагрузка передаётся не на всю площадь, а на часть. В месте концентрации напряжений материал деформируется сильнее, создавая иллюзию просадки.
Как выглядит настоящая просадка
Критическая потеря высоты обычно сопровождается визуальными признаками, которые трудно не заметить. Поверхность эластомера покрывается сеткой мелких трещин — это называется усталостным разрушением. Материал начинает крошиться по краям, особенно в зоне контакта с металлическими закладными деталями. Иногда наблюдается вздутие — эластомер разбухает, теряя форму, потому что внутренние слои уже разрушены, а наружные натянуты.
Ещё один характерный симптом — изменение цвета. ПВЭ 300 в нормальном состоянии имеет тёмно-серый оттенок. При длительном перегреве или химическом воздействии он может светлеть, приобретать желтизну или коричневатый тон. Это признак деструкции полимера.
Инструментальная диагностика без сложного оборудования
Не всегда есть возможность отправить деталь в лабораторию, поэтому на месте начинают с воспроизводимых измерений. Их задача — не получить «универсальный процент износа», а сравнить комплект с документацией, исправным образцом или ранее зафиксированным состоянием.

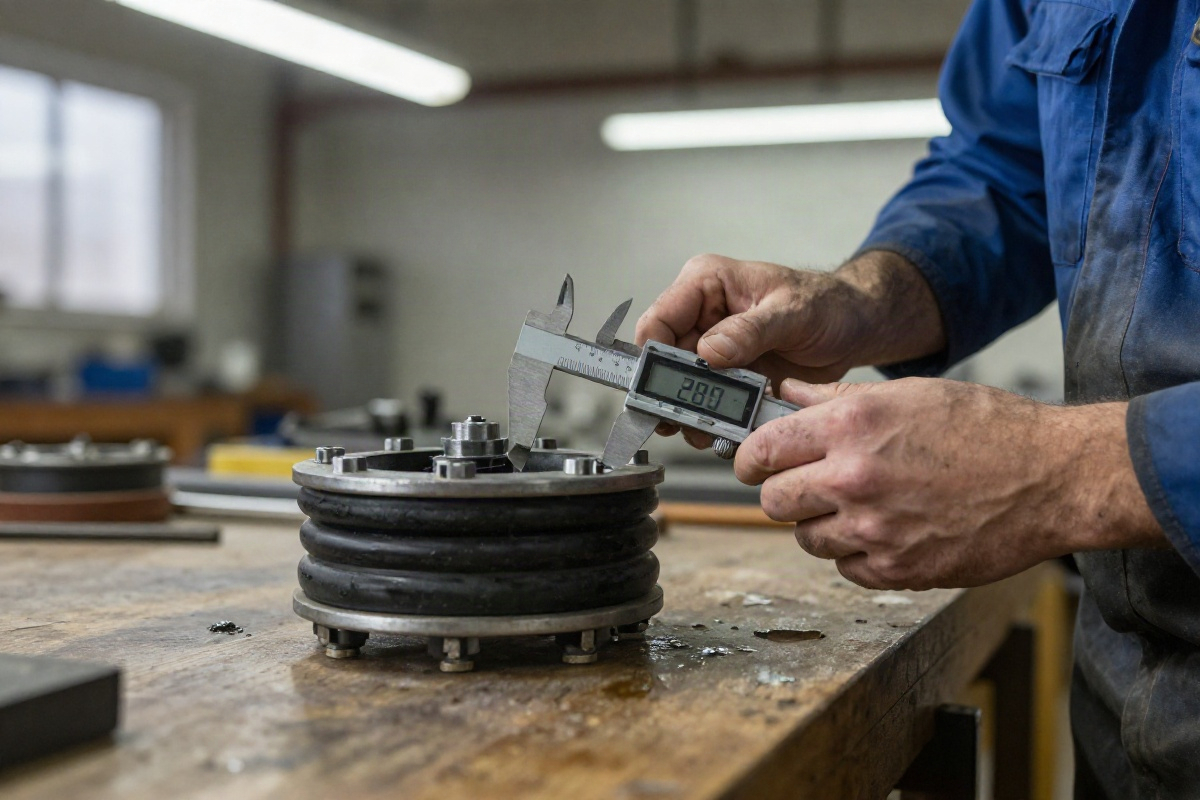

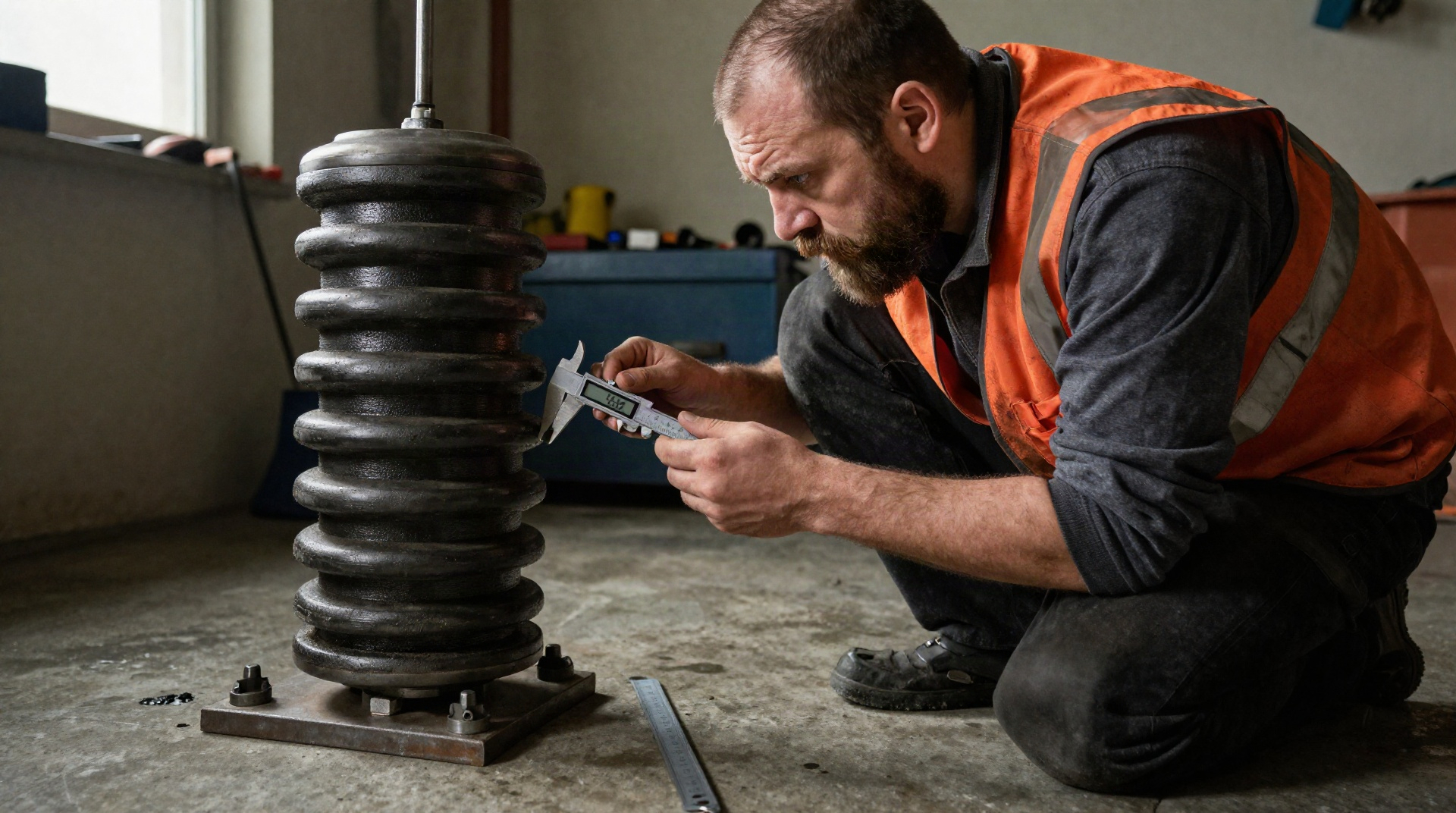

Сначала измеряют высоту и основные размеры в нескольких точках. Выраженная асимметрия, отличие элементов одного комплекта или расхождение с чертежом — повод искать причину: деформацию, повреждение посадки, неравномерную нагрузку либо деградацию материала.
Твёрдость можно оценивать дюрометром по Шору, если методика подходит конкретному эластомеру. Показание имеет смысл только в сравнении с исходной спецификацией и при одинаковых условиях измерения; одна цифра без эталона не подтверждает пригодность или непригодность детали.
Проверку восстановления после нагрузки проводят только по документированной методике: с заданной нагрузкой, временем выдержки и температурой. Для полевой диагностики безопаснее фиксировать геометрию до и после штатной работы и сравнивать элементы комплекта между собой.
Что фиксировать при осмотре
| Параметр | Как оценивать | Что требует внимания |
|---|---|---|
| Высота и геометрия | Сравнить с чертежом, исправным образцом и соседними элементами | Асимметрия, стойкая деформация, заметный разброс внутри комплекта |
| Твёрдость | Измерять по одной методике и сверять со спецификацией материала | Стабильное отклонение от исходных данных, особенно вместе с другими дефектами |
| Восстановление формы | Оценивать по методике производителя или по повторяемым контрольным замерам | Остаточная деформация после снятия штатной нагрузки |
| Визуальные дефекты | Осмотреть поверхность и границу резина–металл | Глубокие трещины, крошение, вздутие, отслоение от металлической части |
Что чаще всего искажает оценку просадки
Самая распространённая — замена по внешнему виду без замеров. Эластомер потёрся, потерял глянец, покрылся пылью — и его списывают. Между тем поверхностный износ никак не влияет на виброизоляционные свойства, пока не затронут рабочий объём.
Вторая ошибка — игнорирование условий эксплуатации. Если амортизатор работал за пределами рекомендованного температурного режима или контактировал с несовместимыми маслами и растворителями, старение материала может ускориться. Замена детали без устранения причины способна привести к повторному дефекту.
Третья — сравнение новой детали со старой без учёта приработки. Свежий виброизолятор может отличаться по высоте от детали, уже работавшей в узле. Само по себе это различие ещё не доказывает просадку: его сопоставляют с чертежом, состоянием всего комплекта и посадкой.
Когда просадка указывает не на материал, а на расчёт
Иногда эластомер PVE 300 проседает не потому, что материал плохой, а потому, что он был выбран неверно. Каждая марка полиуретана рассчитана на определённый диапазон статических и динамических нагрузок. Если фактическая нагрузка выходит за расчётные условия конкретной детали, стойкая деформация становится вероятнее независимо от качества материала. В таком случае нужно проверять правильность подбора элемента и распределение нагрузки в узле.
В таких случаях помогает пересмотр конструкции: увеличение опорной площади, переход на двухслойную схему или выбор эластомера с другой твёрдостью. Просто поставить такой же виброизолятор — значит запланировать повторную замену.
Что делать с результатами диагностики
Если контрольные размеры остаются в допускаемом диапазоне и дефект не развивается, деталь продолжают наблюдать по штатному графику. Прогрессирующая потеря высоты, нарушение связи материала с металлом или выход за допуски требуют решения по регламенту конкретного узла.
Главное правило — опираться на воспроизводимые измерения, документацию и сравнение с исправным состоянием. Измерительный инструмент полезен только тогда, когда используется по подходящей методике и с понятными исходными данными.
